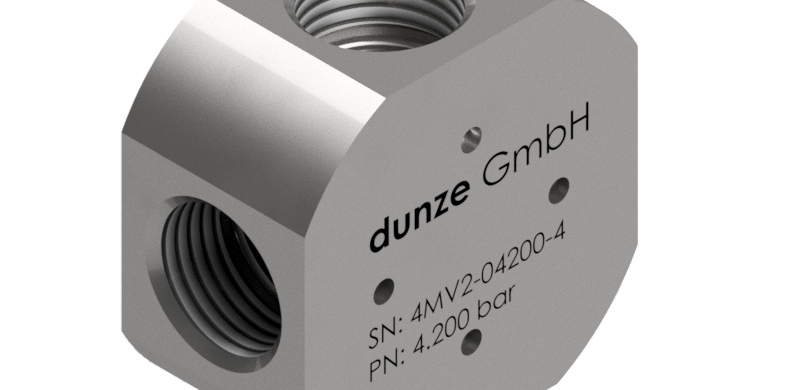

Zur Verbindung von vier Komponenten auf begrenztem Raum ohne Hochdruckrohre. Erhältlich mit Rechts- und/oder Linksgewinden.
Archive

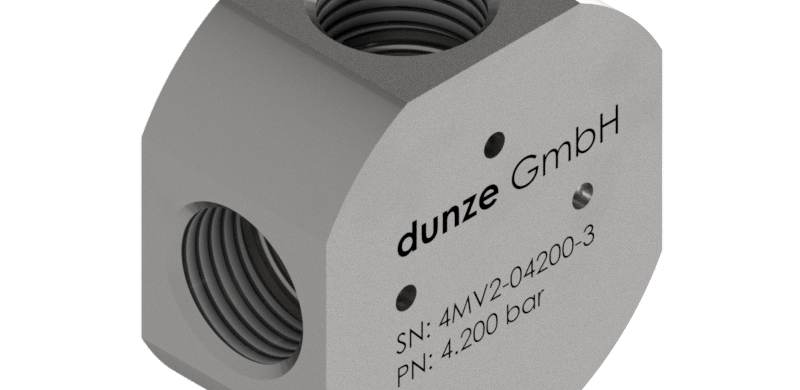

T‑Stücke
Zur Verbindung von drei Komponenten auf begrenztem Raum ohne Hochdruckrohre. Erhältlich mit Rechts- und/oder Linksgewinden.

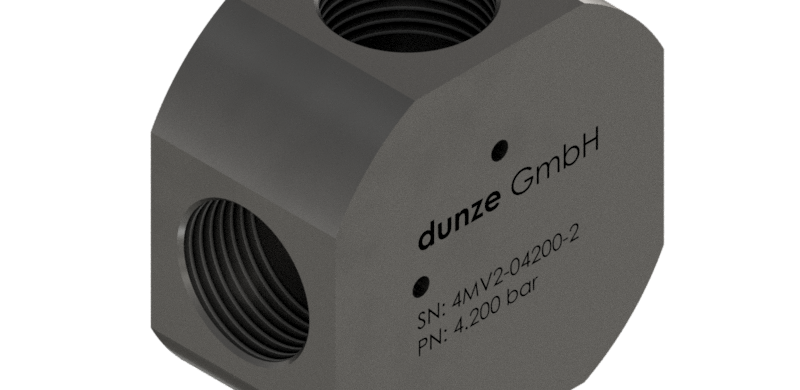

Winkel
Ermöglicht eine Leitungsführung von 90°. Besonders geeignet bei begrenzten Raumverhältnissen. Winkel mit gleichen Anschlüssen auf beiden Seiten sind für alle gängigen Drücke erhältlich. Spezielle Versionen mit verschiedenen Anschlüssen oder für andere Drücke auf Anfrage. Winkelstücke sind grundsätzlich mit Rechts- und/oder Linksgewinden erhältlich.

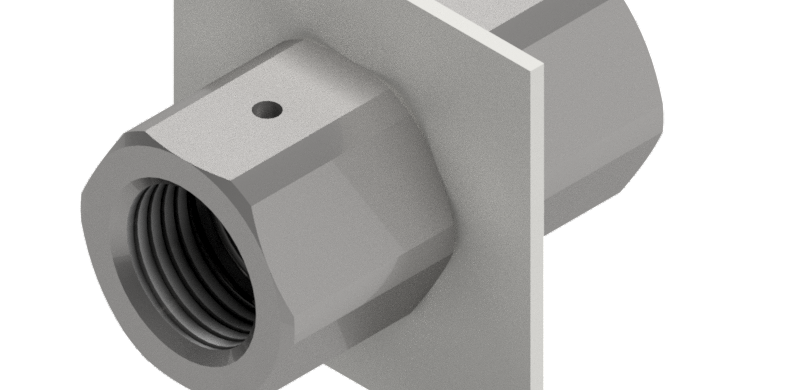

Schottverschraubung
Die Schottverschraubung stellt in der Regel die Außenverbindung eines Systems dar. Unsere Konstruktion ermöglicht die Schottverschraubung mit einem sehr geringen Aufwand stabil herzustellen. Sie wird in der Regel mit drei 1mm starken Scheiben geliefert. Je nach Wandstärke (1, 2 oder 3mm)) wird eine Scheibe weggelassen. Schottverschraubungen für andere Wandstärken, etwa für Polycarbonatscheiben, sind auf Anfrage erhältlich. Gefertigt werden unsere Schottverschraubungen aus dem Werkstoff 1.4542 (17–4 PH).

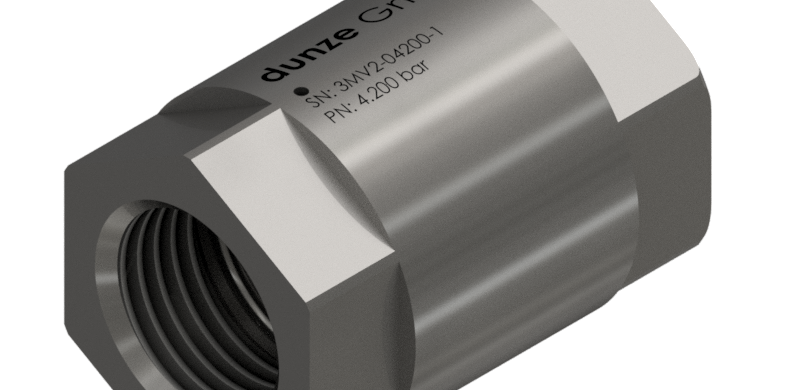

Gerade Verbindung

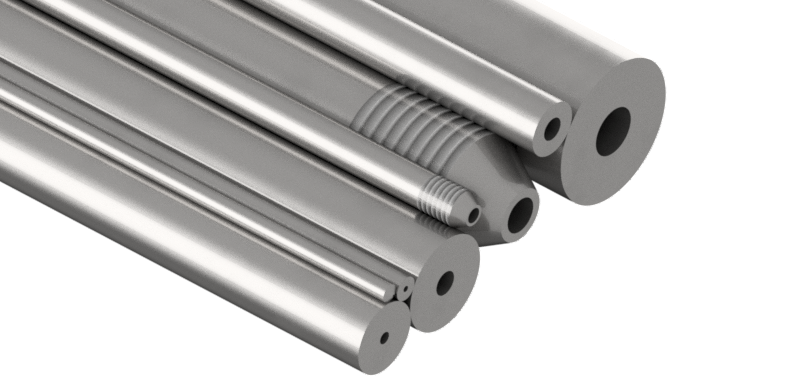

Rohre
Unser Rohrsortiment umfasst:
- Drücke bis 14.000 bar
- Nennweiten von 0,6mm bis 23,8mm
- Rohre in Längen von 4–7m, kürzere Stücke auf Wunsch
Wir haben unsere Hochdruckrohre nach strikten Spezifikationen herstellen lassen. Diese umfassen im Wesentlichen die folgenden Gruppen:
- Mechanische Werkstoffeigenschaften
- Innen- und Außenoberflächenqualität
- Chemische Werkstoffeigenschaften
- Mechanische Werkstoffprüfung
Der Probedruck über den Betriebsdruck hinaus sollte nach Rücksprache entsprechend den Einsatzbedingungen gewählt werden, da in den meisten Fällen bereits eine – manchmal erwünschte – Materialverfestigung stattfindet. Für einige Einsatzfälle – z.B. bei starken Druckschwankungen – ist es sinnvoll, die Rohre zu autofrettieren. Wir geben Ihnen hierüber gerne weitere Auskünfte. Wir können auf Wunsch auch Rohre aus anderen Werkstoffen liefern.
Wir liefern Hochdruckanschlüsse für 60° und für 120° Konen. Die 60° Konen sind ein weltweiter Standard. Die 120° Konen noch relativ neu. Sie haben folgende Vorteile:
- Sie dichten, vor allem bei höheren Drücken, besser ab.
- Der Konus ist kürzer und stabiler.
- Die Tendenz der Rissbildung beim 60° Konus durch die Keilwirkung des spitzeren Winkels wird durch eine stabilisierende Wirkung ersetzt.
- Die Herstellung ist einfacher. Der Materialabtrag reduziert sich um bis zu 77% gegenüber dem eines 60°-Konus.
- Ein einziges Konusschneidmesser kann für alle Rohrdurchmesser verwendet werden.

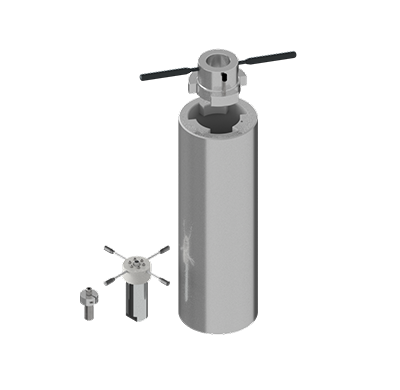

Druckbehälter
Seit Mai 2002 dürfen in der gesamten Europäischen Union ausschließlich Druckgeräte in den Verkehr gebracht werden, die den Anforderungen der Druckgeräterichtlinie (DGR) genügen.
Die Richtlinie legt die wesentlichen Sicherheitsanforderungen an Druckgeräte fest und beschreibt die Verfahren zur Bewertung der Übereinstimmung mit der DGR.
Jeder Druckbehälter wird vor Inbetriebnahme einer nach der DGR beschriebenen Konformitätsbewertung unterzogen. Darüber hinaus sind auch Autoklaven nach ausländischen Vorschriften, z.B. ASME, lieferbar.
Wir bieten Druckbehälter in allen Druckbereichen bis 14.000 bar an. Technische Einzelheiten, wie z.B. das Dichtungssystem, werden von uns nach den Betriebsbedingungen (Medium, Temperatur, usw.) ausgelegt.
Zubehör: Heizungen, Rührer, Schüttler, Auskleidungen und andere Erweiterungen sind auf Anfrage lieferbar.
Technische Datenblätter als PDF:

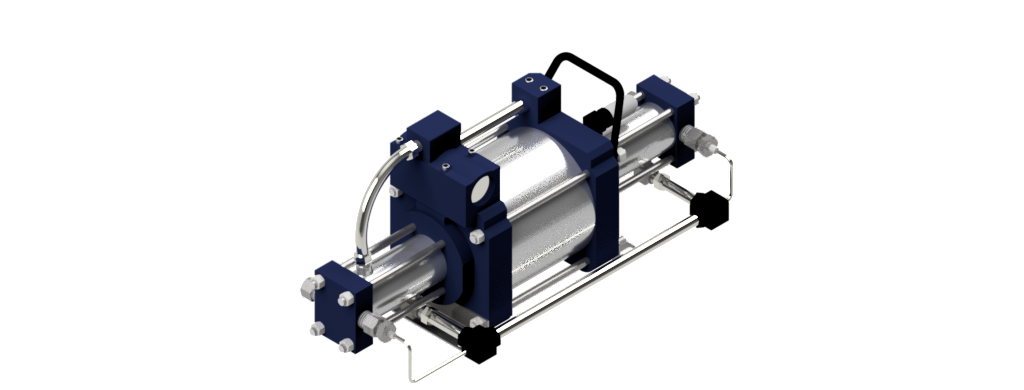

683-Z1 Serie zweistufig bis 800 bar

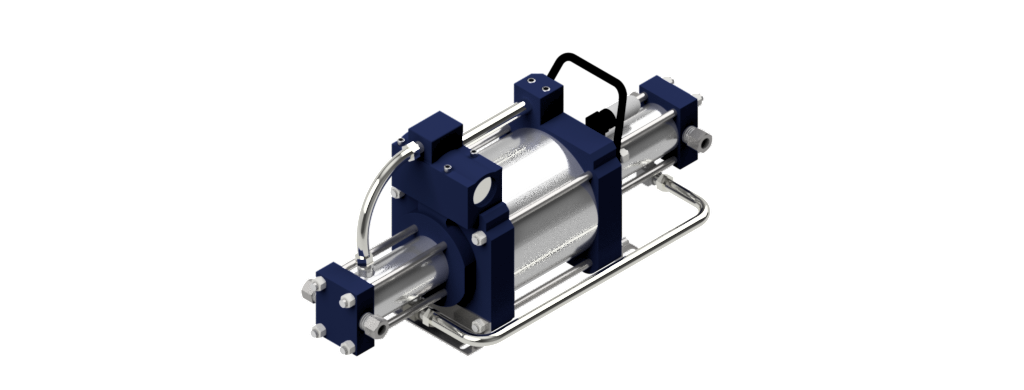

Gas-Booster erzeugen mit einer minimalen Baugröße hohe Drücke. Die Booster arbeiten nach dem Differenzialkolbenprinzip, d.h. normaler Luftdruck, meist bis 7 bar, wird auf einen großen Kolben geführt und bewegt einen kleinen Hochdruckkolben. Das Verhältnis A (Fläche) x P (Druck) des großen Kolbens entspricht, abgesehen von geringen Reibungsverlusten, dem des kleinen Kolbens, genau wie bei Druckübersetzern. Gas-Booster bieten folgende Vorteile:
- Automatischer Stillstand nach erreichen des eingestellten Höchstdrucks
- Einfaches integrieren in vorhandene Systeme
- Kein Energieverlust bei langen Druckhaltezeiten
- Aufgrund des Druckluftantriebes eignen Sie sich für den Einsatz in ex-geschützten Bereichen
- Entgegenwirken von Leckagen im System
- Einfache Ansteuerung durch manuelle- oder gesteuerte Ventile

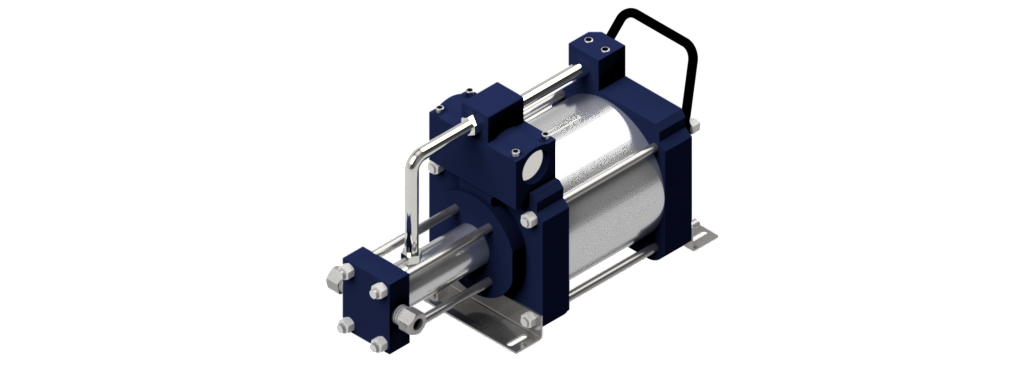

683-E1 Serie einflutig bis 480 bar
Gas-Booster erzeugen mit einer minimalen Baugröße hohe Drücke. Die Booster arbeiten nach dem Differenzialkolbenprinzip, d.h. normaler Luftdruck, meist bis 7 bar, wird auf einen großen Kolben geführt und bewegt einen kleinen Hochdruckkolben. Das Verhältnis A (Fläche) x P (Druck) des großen Kolbens entspricht, abgesehen von geringen Reibungsverlusten, dem des kleinen Kolbens, genau wie bei Druckübersetzern. Gas-Booster bieten folgende Vorteile:
- Automatischer Stillstand nach erreichen des eingestellten Höchstdrucks
- Einfaches integrieren in vorhandene Systeme
- Kein Energieverlust bei langen Druckhaltezeiten
- Aufgrund des Druckluftantriebes eignen Sie sich für den Einsatz in ex-geschützten Bereichen
- Entgegenwirken von Leckagen im System
- Einfache Ansteuerung durch manuelle- oder gesteuerte Ventile
683-D1 Serie zweiflutig bis 480 bar
Gas-Booster erzeugen mit einer minimalen Baugröße hohe Drücke. Die Booster arbeiten nach dem Differenzialkolbenprinzip, d.h. normaler Luftdruck, meist bis 7 bar, wird auf einen großen Kolben geführt und bewegt einen kleinen Hochdruckkolben. Das Verhältnis A (Fläche) x P (Druck) des großen Kolbens entspricht, abgesehen von geringen Reibungsverlusten, dem des kleinen Kolbens, genau wie bei Druckübersetzern. Gas-Booster bieten folgende Vorteile:
- Automatischer Stillstand nach erreichen des eingestellten Höchstdrucks
- Einfaches integrieren in vorhandene Systeme
- Kein Energieverlust bei langen Druckhaltezeiten
- Aufgrund des Druckluftantriebes eignen Sie sich für den Einsatz in ex-geschützten Bereichen
- Entgegenwirken von Leckagen im System
- Einfache Ansteuerung durch manuelle- oder gesteuerte Ventile
